天玑1000 Plus：高性能5G芯片的全面解读

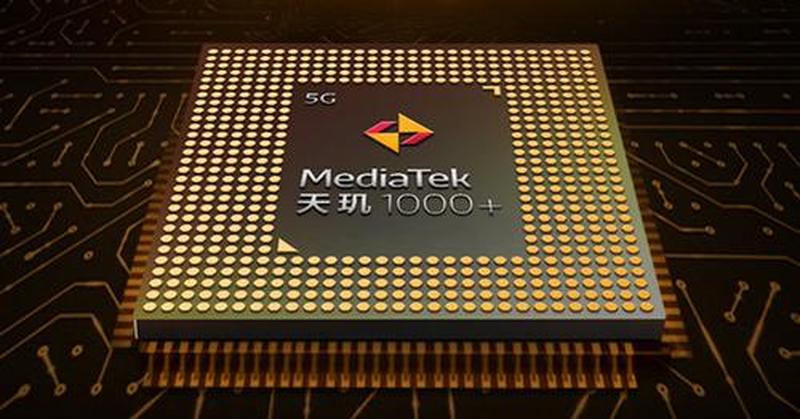

天玑1000 Plus是联发科推出的一款旗舰级5G芯片，其强劲的性能和多项创新技术使其成为众多智能手机厂商的首选。以下是从各个方面对天玑1000 Plus进行的详细阐述：
系统架构
天玑1000 Plus采用Arm Cortex-A77和Cortex-A55架构，其中4颗A77内核主频高达2.6GHz，4颗A55内核主频为2.0GHz。这种异构架构可以根据负载情况智能分配任务，优化系统性能并降低功耗。
制程工艺
该芯片采用台积电7nm制程工艺，相比于12nm制程拥有更高的晶体管密度和更低的功耗。先进的EUV光刻技术还进一步提升了芯片的能效。
GPU
天玑1000 Plus集成Mali-G77 MC9 GPU，拥有9个核心，主频高达836MHz。该GPU支持主流图形API，可以为手游和图形处理提供强劲的性能。
AI引擎
该芯片内置APU 3.0 AI引擎，包含2个专用的AI加速器，总算力高达4.5Tops。APU 3.0可以大幅提升AI应用的性能，例如图像识别、自然语言处理和人脸识别。
5G连接
天玑1000 Plus支持Sub-6GHz和毫米波5G *** ，更高下载速率可达4.7Gbps。其集成5G调制解调器还支持双卡双待和双VoNR，可以同时接入两个5G *** 。
影像处理
该芯片配备5核ISP，可同时处理来自5个摄像头的信号，支持更高1亿像素摄像头和8K视频录制。其还支持HDR、RAW格式和各种算法优化，可以提升图像和视频的质量。
显示技术
天玑1000 Plus支持HDR10+和Rec.2020色域，可以提供更加逼真的色彩和对比度。其还支持90Hz刷新率，可以带来更加流畅的显示效果。
游戏优化
该芯片集成了HyperEngine 2.0游戏引擎，可以提供多种游戏优化功能，包括智能负载控制、帧率稳定器和触控加速。这些特性可以提升游戏体验，减少延迟和掉帧。
安全特性
天玑1000 Plus内置TEE安全模块，可以隔离敏感数据和运行安全应用。其还支持人脸识别、指纹识别和无线支付，进一步提升了设备安全性。
功耗优化
该芯片采用多项功耗优化技术，例如CorePilot 4.0和智能时钟门控。这些技术可以根据负载情况动态调整CPU和GPU的频率，从而降低功耗延长续航时间。
其他特性
支持Wi-Fi 6、蓝牙5.1和GPS
内置独立音频DSP和Hi-Fi DAC
支持双频GNSS和北斗卫星定位
采用LPDDR4X内存和UFS 3.1存储
天玑1000 Plus是一款性能强劲、功能全面且功耗优化的5G芯片。其先进的技术和创新特性使其成为智能手机厂商打造旗舰级5G设备的理想选择。随着5G *** 的普及，天玑1000 Plus将继续为用户带来高速连接、流畅体验和强悍性能。
